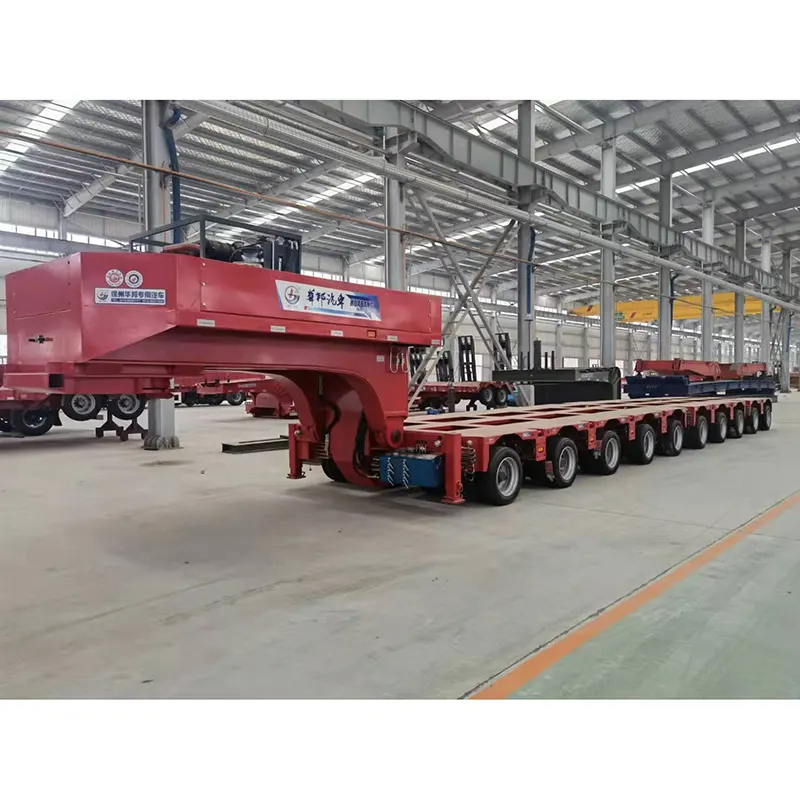

Mitme-telje modulaarne poolhaagis hüdraulilise roolisüsteemiga

8 -teljelise modulaarse poolhaagise puhul on kõigil selle pärast erinevad erilised probleemid ja see, mida me teeme, on maksimeerida iga kliendi tootevajadused, seega on meie 8 telje modulaarse poolhaagise kvaliteedi palju kliente hästi vastu võtnud ja paljudes riikides on hea maine Jupiteri modulaarsetel treileritel, millel on iseloomulikud kujundused ja praktilised tulemuslikkuse ja konkurentsivõimelised hinnad, mis on vabad, kui need on vabad. Jupiteri poolhaagis toodab erinevat tüüpi 8 telje modulaarset treilerit erineva spetsifikatsiooniga. võib kanda erinevat koormust erineva kaal ning erineva pikkuse ja laiusega. Erinevat tüüpi madala 5-teljelise mudeli jaoks ja sellel on lai valik moodul poolhaagist, millel on palju erinevaid võimalusi. Mitme-telje modulaarne poolhaagis hüdraulilise roolisüsteemiga.

Saada päring

Tootekirjeldus

See Jupiter 8 telje moodul poolhaagis sobib ehitusseadmete vedamiseks puistelasti, näiteks ekskavaatoriga, rattalaadurit, mida kasutatakse enamasti lühikese ja pikamaa transportimisel. 8 telje modulaarne poolhaagis on parim valik masinate, seadmete, hulgimüügikogude transportimiseks ja kasutamiseks, suure tõhususega ja majandusliku tagasitulekuga, kasutame kuulsaid brändiosasid 8 telje modulaarsel poolhaagisel, näiteks FUWA või BPW Brändide Axle, Jost King Pin.Ni soovitame lõppkasutajaid või draivereid valida selle 8-teljelise modulaarse moodul- ja tervitusmoodur. Haagis hüdraulilise juhtimissüsteemiga。

Peamised tehnilised parameetrid

Ninte teljekoormus	45 000 kg
Platvormi laius	2,990 mm
Platvormi kõrgus	1 175 mm (± 300 mm)
Teljevahe	1500 mm
Aste	1800 mm
Roolinurk (esimene telg)	55 °
Rehv	215/75 R17.5
Rehvirõhk	11 riba

Peamised lisaseadmed

	Aksessuaarid	Mudel	Kaubamärk
1	Kiire pistik	RK12-1624	Rebasepood
2	Hüdrauliline voolik		Aeroquip
3	Akumulaator		Seen
4	Mitme tee suunaklapp	Q45/5	Bondioli-Pavesi
5	Mootor	KD625	Kohler
6	Elektripistik		Varisemine
7	Klapp	010.20.641	Fenghe
8	Hüdrauliline liigend		Etoni standard
9	Hüdrauliline pump	A2F12	Shanghai Electric
10	Silinder		pakid
11	Plahvatusohtlik klapp	SDCG300A	Ekslema
12	Telg	BPW standard	Yuek
13	Rehv	-215/75R17.5	Topeltmündid
14	Vinge	-6.00-17.5	Zhengxing
15	Õhuring		Nurisemine

3 telje moodul

Telg qty.	3
Kiirus （km/h）	0.5	5		40		80
Max. Kogumass (t)	135.0		109.8	60		49.2
Ohjeldamine (t)	10.41
Nimikoormus （T）	124.59	99.39		49.59	38.79
Telje koormus （T）	45.0	36.6		20.0	16.4
Kogupikkus （mm）	4500
Üldine laius （mm）	2990
Üldiselt kõrgus （mm）	1175 ± 300
Teljevahe （mm）	1500
Turvis （mm）	1800/735
Rehv	215/75R17,5 135/133J 16PR
Vinge	6.00-17.5
Rehv qty.	24
Rattanurk	55 °
Pööramine raadius （mm）	≤1500 （sisemine）、 ≤5740 （välimine）
Töötemperatuur	－40 ℃～+55 ℃

4 telje moodul

Telg qty.	4
Kiirus （km/h）	0.5	5		40		80
Max. Kogumass (t)	180.0		146.4	80		65.6
Ohjeldamine (t)	13.86
Nimikoormus （T）	166.14	132.54		66.14	51.74
Telje koormus （T）	45.0	36.6		20.0	16.4
Kogupikkus （mm）	6000
Üldine laius （mm）	2990
Üldiselt kõrgus （mm）	1175 ± 300
Teljevahe （mm）	1500
Turvis （mm）	1800/735
Rehv	215/75R17,5 135/133J 16PR
Vinge	6.00-17.5
Rehv qty.	32
Rattanurk	55 °
Pööramine raadius （mm）	≤2550 （sisemine）、 ≤7500 （välimine）
Töötemperatuur	－40 ℃～+55 ℃

5 telje moodul

Telg qty.	5
Kiirus （km/h）	0.5			5	40	80
Max. Kogumass (t)	225.0			183.0	100.0	82
Ohjeldamine (t)	17.31
Nimikoormus （T）	207.69		165.69		82.69	64.69
Telje koormus （T）	45.0	36.6			20.0	16.4
Kogupikkus （mm）	7500
Üldine laius （mm）	2990
Üldiselt kõrgus （mm）	1175 ± 300
Teljevahe （mm）	1500
Turvis （mm）	1800/735
Rehv	215/75R17,5 135/133J 16PR
Vinge	6.00-17.5
Rehv qty.	40
Rattanurk	55 °
Pööramine raadius （mm）	≤1500 （sisemine）、 ≤5740 （välimine）
Töötemperatuur	－40 ℃～+55 ℃

6 telje moodul

Telg qty.	6
Kiirus （km/h）	0.5	5	40	80
Max. Kogumass (t)	270	219.6	120	98.4
Ohjeldamine (t)	20.76
Nimikoormus （T）	249.24	198.84	99.24	77.64
Telje koormus （T）	45	36.6	20	16.4
Kogupikkus （mm）	9000
Üldine laius （mm）	2990
Üldiselt kõrgus （mm）	1175 ± 300
Teljevahe （mm）	1500
Turvis （mm）	1800/735
Rehv	215/75R17.5 16PR
Vinge	6.00-17.5
Rehv qty.	48
Rattanurk	55 °
Pööramine raadius （mm）	2030 （sisemine）、 6650 （välimine）
Töötemperatuur	－40 ℃～+55 ℃

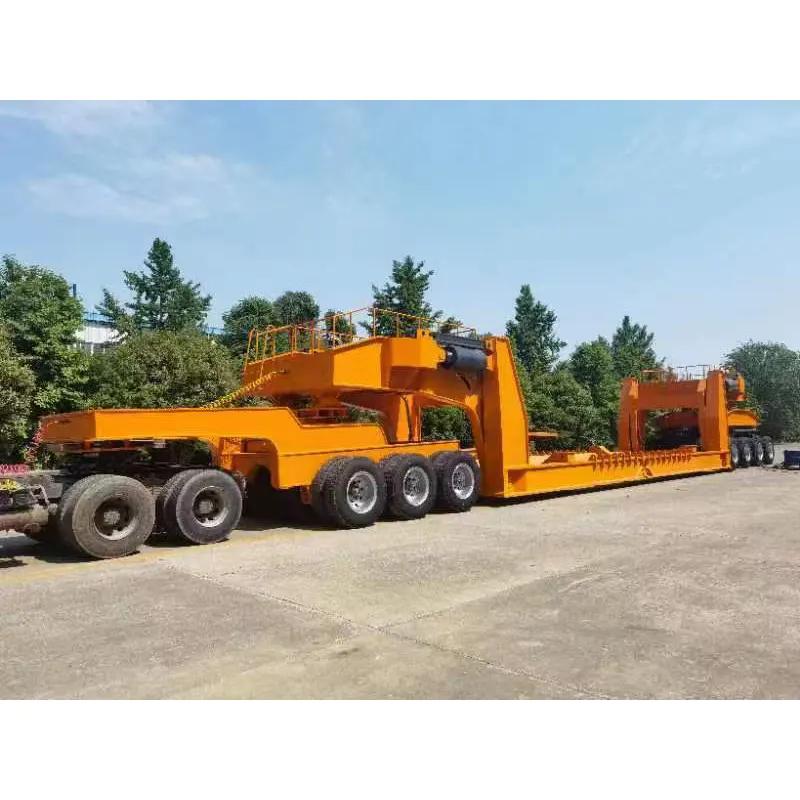

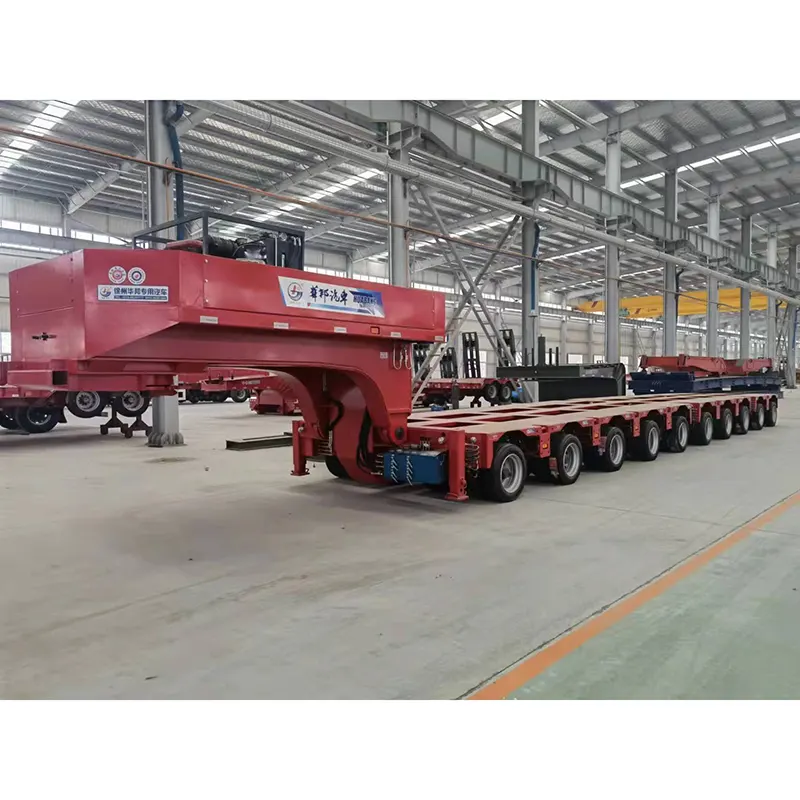

Hüdrauliline hane-kaela

Viie ratta koormus （T）	Hinnatud 35, max. 50
Viie ratta kõrgus （FlatForm1175） (MM)	1370/1520
Tagumine pöörderaadius （MM）	2800
Traktori maksimaalne nurk võrku nakakaela suhtes	105 °
Kuningasnõel	90#（3,5 -tolline）
Ohjeldamine （t）	Apr. 6.5
Mõõtmed （mm）	3962 × 2500 × 1841+400

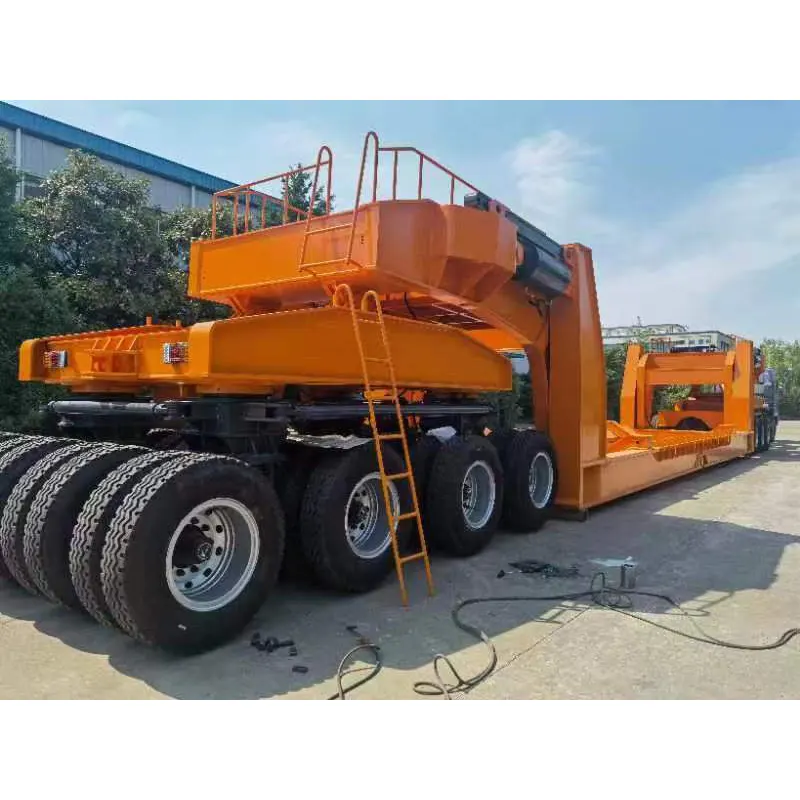

Märkus. Gooseneck on varustatud eemaldatava kaitserajaga (400 mm) ja redeliga hõlpsaks tööks.

Elektriseade

Mootor	Kohler KD625
Võimsus	21kW/28,5HP
Max. Rootori kiirus	3000R
Maksimaalne pöördemomendi kiirus	2200R
Hüdrauliline pump	Shanghai Electric A2F12
Pumba voolukiirus	12 ml/r
Max. Pumba väljundrõhk	35MPA
Sidumine	KTR Bowex Fle-PA
Hinnatud väljundrõhk	31.5MPA
Ohjeldamine	300 kg

Joonistusriba

3m joonistusriba
Tõmbeava läbimõõt on 70mm ja tõmberõngas on eemaldatav.

Roolilapp

Juhtimissüsteem

A.2-4 telje modulaars kasutab roolifunktsiooni realiseerimiseks ühte rühma roolisilindreid;
B.5-6 telje modulaars kasutab roolifunktsiooni realiseerimiseks kahte rühma rooliballoone;
C. Selle sõiduki lipsuvarras on sama spetsifikatsioon kui Goldhofer THP/SL mudelil ja seda saab vahetada ： L = 680/l = 762/l = 1500

4 telje modulaarne rooliskeem

5 telje modulaarne rooliskeem

6 telje modulaarne rooliskeem
